Визуален локатор на повреди

Визуален локатор на повреди

Визуалният локатор на повреди изстрелва 650nm видима лазерна светлина във влакното. Когато светлината срещне счупване или остър завой, тя се разпръсква и може да се наблюдава как разсеяната светлина излиза от кабела. Визуалният локатор на неизправности може да локализира прекъсвания в къси свързващи кабели, които OTDR не може да открие поради работната им мъртва зона. Локаторът на повреди също е много по-евтин от OTDR. Те обаче не се препоръчват за използване с тъмни или бронирани кабели.

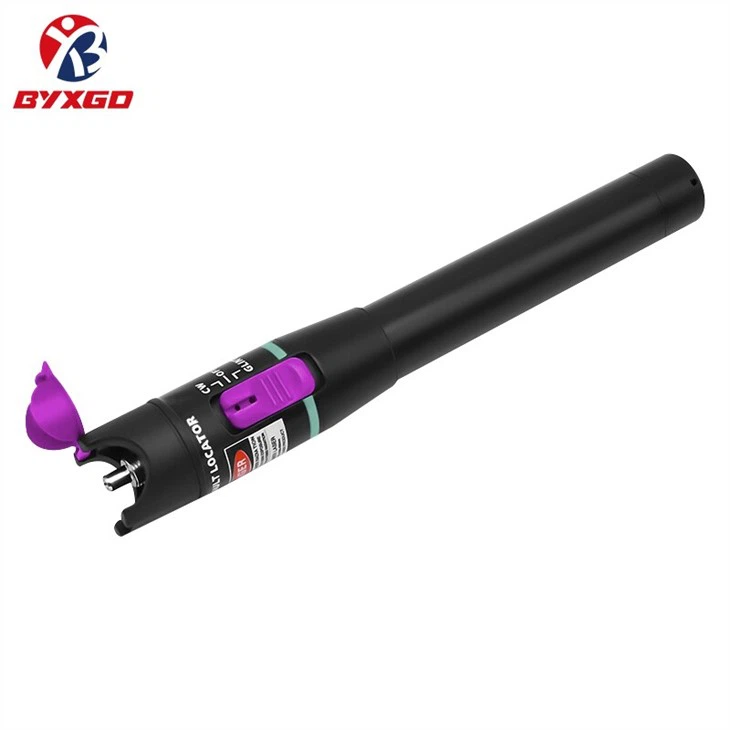

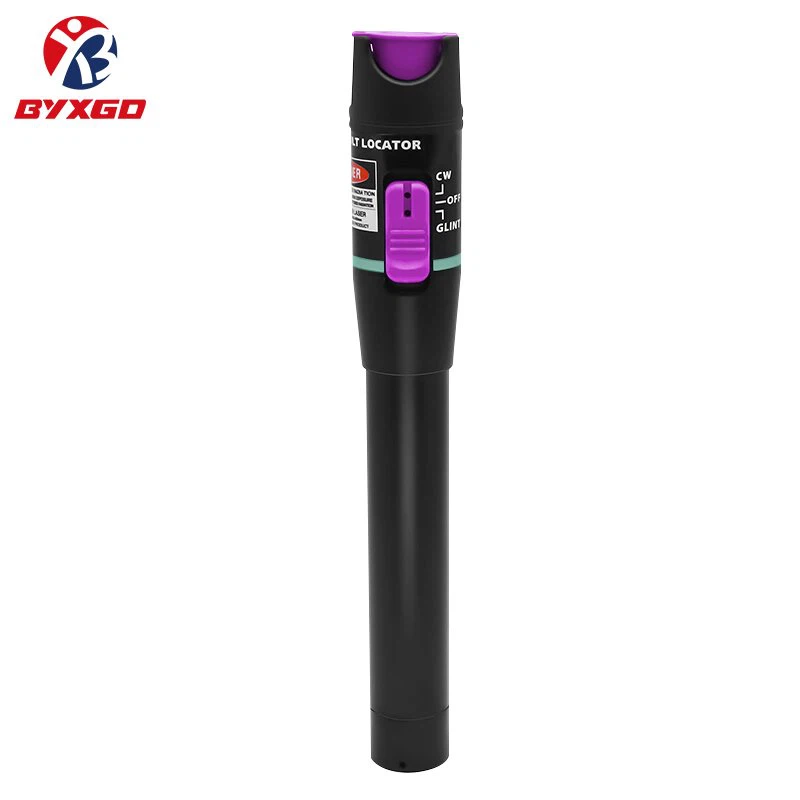

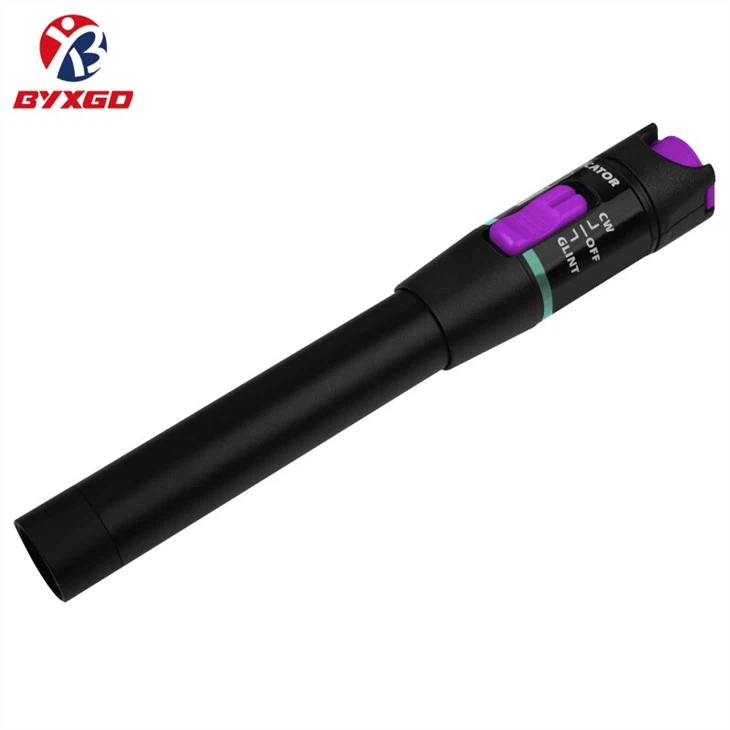

Визуалният локатор на повреди от типа Pen може да работи или в непрекъснат вълнов режим (CW режим), или в импулсен режим. Импулсният режим помага при локализиране на повреди при условия на силна околна светлина и подобрява живота на батерията. Може също да се използва за проверка на качеството на конектора. Често конекторът може да изглежда перфектен. Но вътре в самата накрайник на конектора лошото залепване или мръсотията може да създаде микро-огъване във влакното. Това микро-огъване ще доведе до прекомерни загуби при вмъкване или загуби при връщане и може да доведе до преждевременна повреда на конектора. Докато визуалната светлина преминава през влакното, излиза от въпросния конектор, човек може лесно да види изкривяването като поредица от пръстени, насложени върху нормален изход. Огъването или усукването на влакното може да повлияе на общия модел на интензитет, но не и на самия пръстен.

Спецификация:

Дължина на вълната	650nm ± 20nm
Изходяща мощност	>1mW	>10mW	>20mW	>30mW	>50mW
Динамично разстояние	2 ~ 5 км	8~12 км	12~15км	18~22км	22~30км

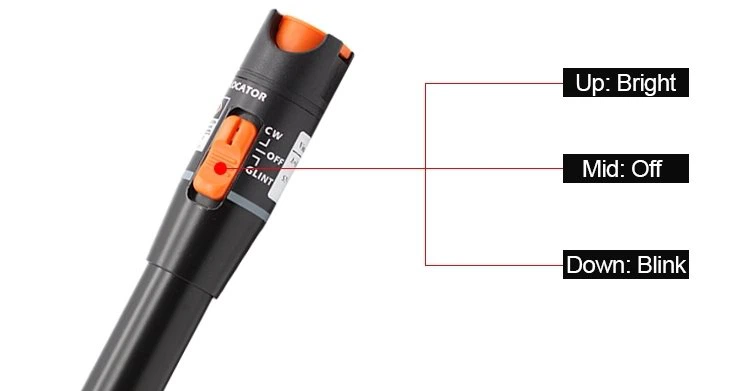

Режим	Непрекъсната вълна (CW) и импулсна
Тип влакна	SM

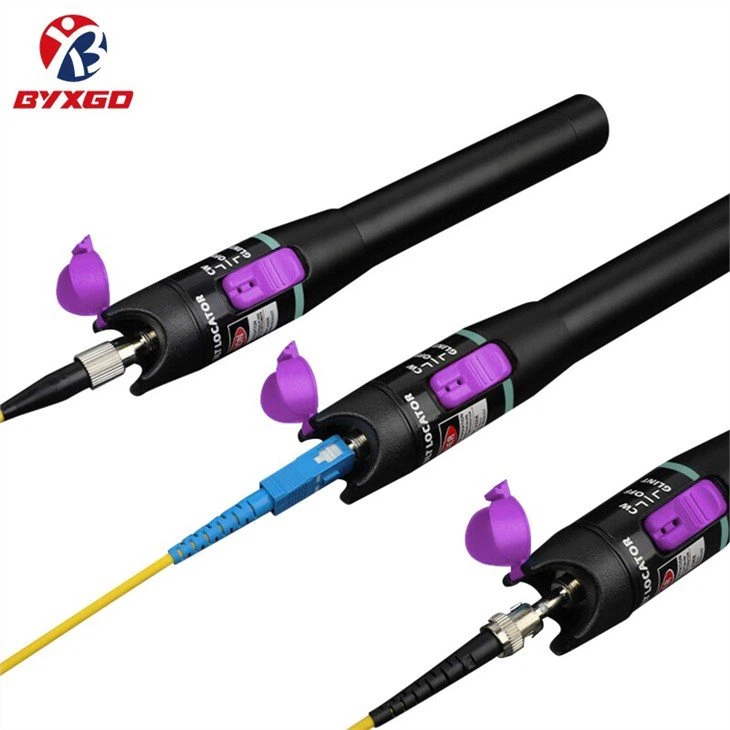

Конектор	2,5 мм
Размер на опаковката	2107330
Тегло	150g
Захранване	AA * 2
Оперативен температура	-10 -- плюс 50 градуса, < 90 процента относителна влажност
Съхранение температура	20 -- плюс 60 градуса, < 90 процента относителна влажност
